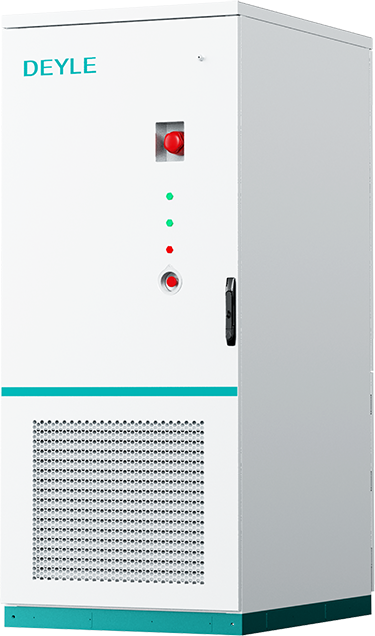

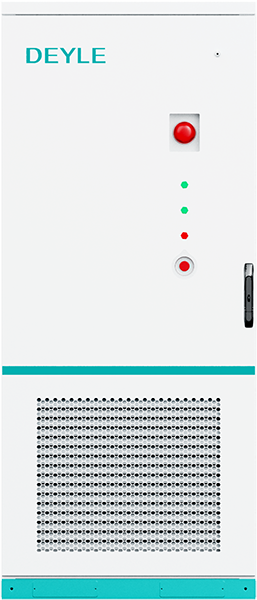

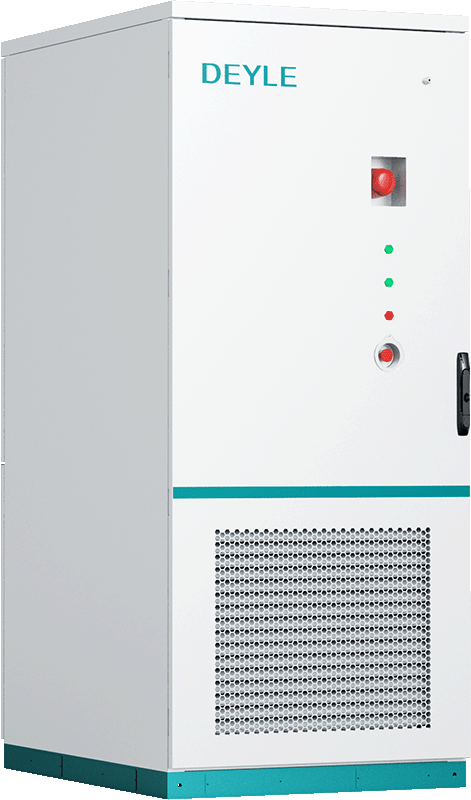

Dies ist ein typisches und beliebtes Energiespeichermodul, das für gewerbliche und industrielle Anwendungen entwickelt wurde.
Jedes Modul hat eine Leistung von 120 kW/241 kWh und verwendet LFP314Ah-Zellen. Das Energiespeichersystem ist durch die Verwendung der Speichermodule skalierbar. Die Systemkapazität kann nach den Anforderungen der Anwendung definiert werden und ist auf die Kapazität des Umspannwerkstransformators begrenzt.
Batteriedaten
Batterietyp
LFP
Nennspannung
768V
Betriebsspannungsbereich
672~876V
Nennkapazität der Zelle
314Ah
Nennkapazität
241.15kWh
Nennlade-/Entladeleistung
0.5C
Zusammensetzung
1P240S
Zyklenlebensdauer
>6000 cycles (25°C, DOD 90%, 0,5P/0,5P, SOH 80%)
Thermisches Management
Flüssigkeitskühlung und Heizung
Wechselstrom-Ausgang (Netzgebunden)
Nenn-Ausgangsleistung
120kW
Maximaler Ausgangsstrom
190A
Nenn-Ausgangsspannung
3/N/PE, 400V
Nenn-Ausgangsfrequenz
50Hz/60Hz
Einstellbarer Bereich des Leistungsfaktors
0,9 überführend…0,9 verzögernd
Gleichstromanteil
<0,5% In
THDi
<3% (bei Nennleistung)
Wechselstrom-Ausgang (Inselbetrieb)
Nenn-Ausgangsleistung
120kW
Maximaler Ausgangsstrom
191A
Nenn-Ausgangsspannung
3/N/PE 230/400V
Nenn-Ausgangsfrequenz
50Hz
Kapazität für unsymmetrische Last
100%
Allgemeine Daten
Schutzart (IP)
IP54
Brandschutz
Aerosole, wasserbasiertes Brandschutzsystem
Relative Luftfeuchtigkeit
0~95%, nicht kondensierend
Arbeitsbereich Temperatur
-20℃~+50℃
Höhe über dem Meeresspiegel
4000m (Abminderung über 2000m)
Kommunikation
RS485
Kommunikationsprotokoll
Modbus
Nennabmessungen (B × H × T)
1000mm × 1330mm × 2350mm
Nenngewicht
≈2350kg
Liefermethode
Ganzheitlicher Transport
Certification
IEC 62619:2022, IEC 63056:2020, EN 62477-1:2012, IEC/EN
61000, EN 50549-1, EN 50549-10, TOR, G99, UN38.3
